線光源
發布時間：2018-05-24點擊量：91
詳情說明
產品概述:

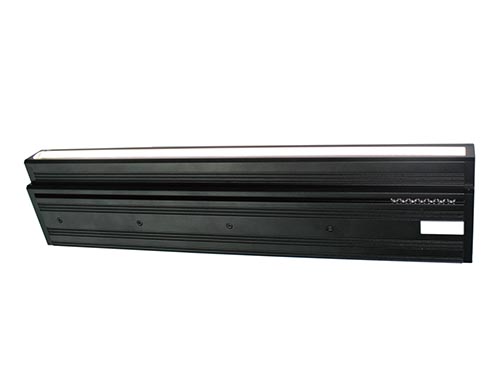

線光源是采用大功率高亮LED，通過特殊透鏡形成一條高亮度、高均勻性的光帶。其照射長度可根據檢測特征的寬度而進行設計。長度最多可達3米，是線掃描相機的最佳搭檔。
如檢測特征的底材反射率較高，推薦采用平行線光源
應用范圍:
※ 大幅面印刷品表面缺陷檢測。
※ 大幅面尺寸精密測量。
※ PCB印制質量檢測。
※ 鍵盤檢測。
※ 煙盒形狀與外觀絲印檢測。
※ 郵件包裹的分揀。
※ 冰箱、洗衣機等大型家電包裝紙箱印刷字符檢測。
命名說明:
PL-mm-nn-c
說明：PL代表線性光源
mm代表總長度，單位為毫米
nn代表寬度，單位為毫米
C光源顏色：R、G、B、W等

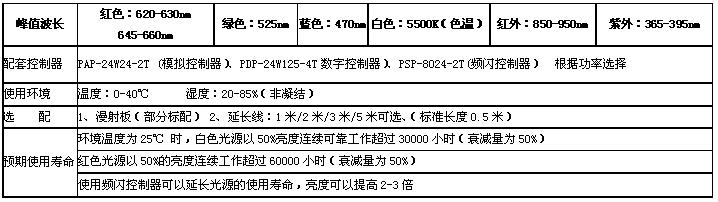

參數說明:
型號規格參數:
| 序號 | 型號 | 顏色 | 電壓/功率 | 發光長度 | 總長度 |
| 1 | PL-52-49-G/B/W | 綠色/藍色/白色 | 24V/11W | 36 | 52 |
| 2 | PL-76-49-R | 紅色 | 24V/9W | 60 | 76 |
| 3 | PL-88-49-G/B/W | 綠色/藍色/白色 | 24V/19W | 72 | 88 |
| 4 | PL-124-49-G/B/W | 綠色/藍色/白色 | 24V/27W | 108 | 124 |
| 5 | PL-136-49-R | 紅色 | 24V/19W | 120 | 136 |
| 6 | PL-160-49-G/B/W | 綠色/藍色/白色 | 24V/37W | 144 | 160 |
| 7 | PL-196-49-R | 紅色 | 24V/27W | 150 | 196 |
| 8 | PL-232-49-G/B/W | 綠色/藍色/白色 | 24V/54W | 216 | 232 |
| 9 | PL-256-49-R | 紅色 | 24V/37W | 240 | 256 |
| 10 | PL-340-49-G/B/W | 綠色/藍色/白色 | 24V/81W | 324 | 340 |
| 11 | PL-376-49-R | 紅色 | 24V/54W | 360 | 376 |
| 12 | PL-376-49-G/B/W | 綠色/藍色/白色 | 24V/91W | 360 | 376 |
| 13 | PL-448-49-G/B/W | 綠色/藍色/白色 | 24V/108W | 432 | 448 |
| 14 | PL-484-49-G/B/W | 綠色/藍色/白色 | 24V/118W | 468 | 484 |
| 15 | PL-496-49-R | 紅色 | 24V/73W | 480 | 496 |
| 16 | PL-556-49-R | 紅色 | 24V/81W | 540 | 556 |
| 17 | PL-556-49-G/B/W | 綠色/藍色/白色 | 24V/135W | 540 | 556 |
| 18 | PL-664-49-G/B/W | 綠色/藍色/白色 | 24V/162W | 648 | 664 |
| 19 | PL-676-49-R | 紅色 | 24V/100W | 660 | 676 |
| 20 | PL-816-49-R | 紅色 | 24V/96W | 800 | 816 |
| 21 | PL-1024-49-G/B/W | 綠色/藍色/白色 | 24V/167W | 1008 | 1024 |
| 22 | PL-1248-49-G/B/W | 綠色/藍色/白色 | 24V/204W | 1232 | 1248 |
| 23 | PL-1296-49-R | 紅色 | 24V/152W | 1280 | 1296 |
| 24 | PL-1616-49-R | 紅色 | 24V/189W | 1600 | 1616 |
| 25 | PL-1696-49-G/B/W | 綠色/藍色/白色 | 24V/278W | 1680 | 1696 |
| 26 | PL-1920-49-G/B/W | 綠色/藍色/白色 | 24V/315W | 1904 | 1920 |

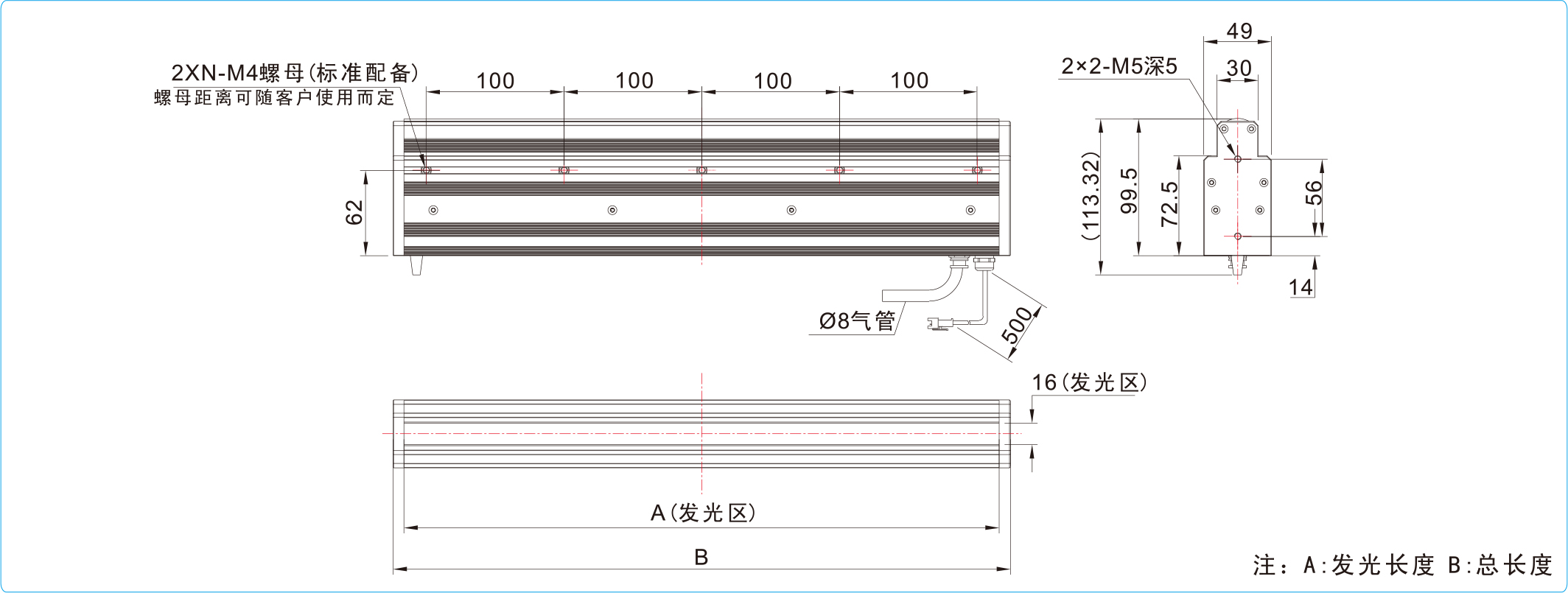

產品尺寸圖:
